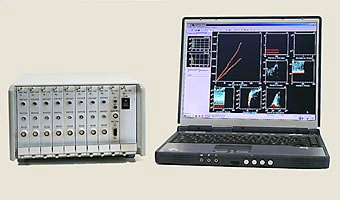

Малахит АС-12А - акустико-эмиссионная система
Уровень цен: Розница
| Розница | оформление заказа в офисе; |
| Интернет Старт* | начальный уровень выгоды; |
| Интернет 1..5* | пять ступеней: больше заказов - больше выгода; |
| Интернет Опт* | максимальная выгода; |
| Интернет VIP* | индивидуальная скидка. |
* дейстуют только для заказов, оформленных на сайте, по типовым шаблонам договоров и счетов, обязательно принятие Условий о конфиденциальности информации индивидуального предложения
Акустико-эмиссионные системы Малахит АС-12А отличаются большим амплитудным динамическим диапазоном 90 дБ (до 80 дБ для акустико-эмиссионных сигналов) с дискретностью измерения амплитуд 0,5 дБ во всем диапазоне, что позволяет:
- одновременно с регистрацией сигналов акустической эмиссии осуществлять постоянное измерение уровня электрических и акустических шумов, выявлять течи;
- исключить операции регулировки коэффициентов усиления в каналах перед и в процессе проведения испытаний, так как сигналы регистрируются во всем диапазоне изменения амплитуд;
- использовать, кроме фиксированных, эффективно работающие во всем диапазоне плавающие (автоматически следящие за изменением среднего значения сигнала) пороговые уровни;
- возможность использования для контроля оборудования во взрывоопасных зонах.
Определение параметров акустико-эмиссионных сигналов, включая энергетический параметр, производится во всем диапазоне измерения их амплитуд.
В Малахит АС-12А предусмотрены программно переключаемые в каждом канале частотные полосовые фильтры, контроль самоблокирования системы при длительном превышении сигналом или шумом порогового уровня, режим автоматической проверки измерительных трактов, включая датчик, световая и звуковая сигнализация превышения пороговых уровней в каналах.
Малые габариты, возможность питания аппаратуры непосредственно от аккумулятора 12 В (с потреблением не более 100 мА на канал) и оснащение портативным компьютером (в том числе ноутбуком) делают удобным применение системы в полевых условиях.
Управление системой, сбор и анализ данных обеспечивает программный пакет AE Studio.
Системы Малахит АС-12А выпускаются по техническим условиям АМ100.9805.00.000ТУ, согласованным в органах Госгортехнадзора РФ, имеют сертификат об утверждении типа средств измерений, зарегистрированы в Государственном реестре средств измерений и снабжаются свидетельством о первичной поверкe в органе Госстандарта.
Отличительные особенности
- Большой динамический диапазон регистрации сигналов, который обеспечивается использованием прецизионных логарифмических усилителей, хорошей экранировкой и развязкой каналов.
- Применение в измерительных каналах высокопроизводительных цифровых сигнальных процессоров для обработки и регистрации параметров сигналов АЭ.
- Широкий выбор конфигураций систем, комплектация чувствительными преобразователями АЭ (интегральными, герметичными, взрывозащищёнными, с режимом автотестирования) для контроля объектов Заказчика.
Комплект поставки
| № | Количество каналов: | 8 | 16 | 32 | 64 | 112 |
|---|---|---|---|---|---|---|
| 1. | Блок системный МАЛАХИТ АС-12А/8 | 1 | ||||
| 2. | Блок системный МАЛАХИТ АС-12А/16 | 1 | 2 | 4 | 7 | |
| 3. | Блок управления БУМ-12А (БУМ-12АМ) | 1 | 1 | 2 | 4 | 7 |
| 4. | Предварительный усилитель БПУ-12А (БПУ-12АТ) | 8 | 16 | 32 | 64 | 112 |
| 5. | Преобразователь акустический R15 (ДР15И)* | 8 | 16 | 32 | 64 | 112 |
| 6. | Магнитный держатель МГ-12А (МГ-12АМ) * | 8 | 16 | 32 | 64 | 112 |
| 7. | Катушка с коаксиальным кабелем (100 м) | 8 | 16 | 32 | 64 | 112 |
| 8. | Кабель сетевой | 1 | 1 | 2 | 4 | 7 |
| 9. | Кабель интерфейсный КИ-12.1 (КИ-12.2) | 1 | 1 | 2 | ||
| 10. | Компьютер | 1 | 1 | 1 | 1 | 1 |
| 11. | Программа сбора и обработки данных MLH.EXE | 1 | 1 | 1 | 1 | 1 |
| 12. | Паспорт АМ100.9805.00.ООО ПС | 1 | 1 | 1 | 1 | 1 |
| 13. | Руководство по эксплуатации ДМ 100.9805.00.000 ТО | 1 | 1 | 1 | 1 | 1 |
Примечание: тип акустических преобразователей, магнитных держателей и компьютера может уточняться в договоре на поставку АЭ-системы.
Сертификаты
Акустико-эмиссионная система Малахит АС-12А соответствует стандартам:
- Свидетельство об утверждении типа средств измерений RU.C.27.003.A № 32636 от 03.04.2014 г., выданное Федеральным агентством по техническому регулированию и метрологии.
Параметры измерения | |
| Основные измеряемые параметры | время прихода импульса акустической эмиссии (305 час., дискретность 1 мкс) / время нарастания до пика, до максимума (0 - 60000 мкс) / длительность (0 - 60000 мкс) / амплитуда пика, амплитуда максимума (80 дБ, дискретность 0,5 дБ) / число осцилляций до пика, до максимума, всего сигнала (0 - 65535) / энергетический параметр (0 - 160 дБ) / средняя частота до пика, до максимума, всего сигнала (0 - 500 кГц) / среднее значение сигнала (80 дБ) / пороговый уровень (15 - 90 дБ, дискретность 0,5 дБ) |
| Диапазон измерения временных интервалов, мкс | от 20 до 60 000 |
| Режимы измерения временных интервалов | интервалы контроля пика / контроль длительности сигнала / контроль конца сигнала |
Производительность | |
| Количество измерений (регистраций сигналов) в секунду, не менее | 3 000 (средняя) / 5 000 (пиковая) |
Параметры ультразвукового контроля | |
| Количество каналов | от 1 до 112 |
Приемник | |
| Фильтр НЧ, Гц | 10 (3 диапазона: ±10 В, ±1 В, ±100 мВ, токовая петля 20 мА) |
Преобразователь | |
| Номинальная частота, кГц | от 10 до 300 |
Питание | |
| Работа от сети переменного тока | да |
| Возможность работы от сети постоянного тока | да |
| Потребляемая мощность, Вт | 30,00 |
Требования к сети переменного тока | |
| Напряжение в сети, В | 220 |
Требования к сети постоянного тока | |
| Напряжение в сети, В | от 12 до 15 |
| Сила тока, А | 1,0 (для 8 канальной системы) |
Габариты и вес | |
| Вес, кг | 7,000 (8 канальный системный блок) / 12,000 (16 канальный системный блок) |
| 8 канальный системный блок (Глубина x Высота x Ширина), мм | 375,0 x 147,0 x 240 |
| 16 канальный системный блок (Глубина x Высота x Ширина), мм | 375,0 x 147,0 x 450 |
Срок службы и гарантийные обязательства | |
| Гарантийный срок эксплуатации, месяцев | 12 |
