Тест-образец универсальный Z-5 (PSM-5) предназначен для контроля качества и правильности выполнения всего процесса капиллярной дефектоскопии изделий. Он обеспечивает быструю и надёжную проверку всей системы люминесцентного или цветного капиллярного контроля с использованием различных пенетрантов: водосмываемого, с последующим эмульгированием и с последующим удалением растворителем.

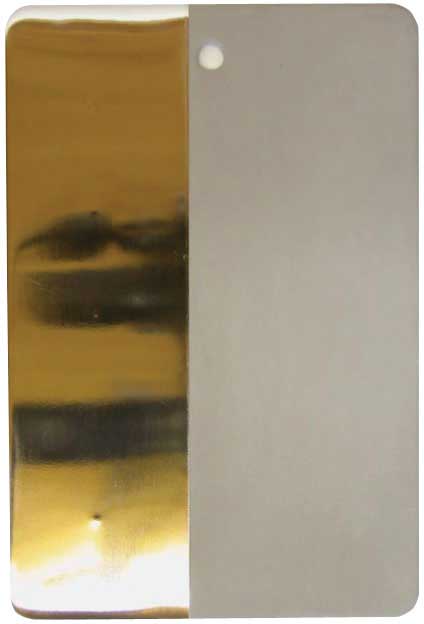

Тест-образец универсальный MAGNAFLUX Z5 (PSM-5) изготовлен из нержавеющей стали толщиной 2,3 мм, размером 10х15 см. С одной стороны на образце имеется хромированная полоса с пятью трещинами на равном расстоянии друг от друга. Центры трещин расположены на выпуклых областях полосы и располагаются по мере возрастания. При контроле они появляются в виде звездообразных индикаций. Самая большая трещина становится видимой при использовании низкочувствительного пенетранта. Самую маленькую довольно трудно увидеть даже при использовании высокочувствительных пенетрантов. Тест-образец демонстрирует, что все элементы системы (как расходные материалы, так и оборудование) работают правильно. Другой участок тест-образца имеет пескоструйно обработанную поверхность для проведения испытаний на смываемость пенетрантов.

Тест-образец MAGNAFLUX Z-5 соответствует требованиям стандартов MIL-I-25135E, ASME, ASTM1417.

1. Придерживайтесь установленной процедуры обработки. Не сокращайте её. Сушка в печи предпочтительнее протирке салфеткой.
2. Прежде чем проводить оценку индикаторного рисунка, выдержите интервал времени, соответствующий времени проявления, обычно 10 минут.
3. При осмотре в ультрафиолетовом свете поворачивайте образец, чтобы свести к минимуму отражение от хромированной поверхности. В противном случае самые маленькие, не очень яркие индикаторные следы могут быть пропущены. Контрастные очки фирмы MAGNAFLUX могут снизить влияние отражённого света.
4. Перед использованием образца проведите его сушку в печи, чтобы удалить растворитель, который применялся при окончательной очистке, из зон трещин. Остатки растворителя мешают проникновению пенетранта и разбавляют его.
5. Очищайте стандартный образец сразу после использования. Не позволяйте дефектоскопическим материалам «забиться» в трещины.
6. Используйте для каждого набора дефектоскопических материалов отдельные образцы.

• Тест-образец универсальный MAGNAFLUX Z5 (PSM-5).
