Аппаратно-программный комплекс "МАРС" создан с целью автоматизации расшифровки снимков, исключения субъективного человеческого фактора в оценке параметров снимка и найденных дефектов. Комплекс обеспечивает достоверную оценку качества снимка и сварных соединений и увеличивает скорость обработки снимков за счет совмещения в одном комплексе различных измерительных приборов, используемых при визуальной расшифровке снимков (негатоскоп, денситометр, измерительная линейка, измерительная лупа, шаблон дефектоскописта и т.д.)

В процессе расшифровки снимков АПК "МАРС" выполняются следующие функции:

• снимки вводятся в компьютер с помощью сканера;
• по снимкам, относящимся к одному стыку, определяется соответствие ГОСТу количества экспозиций и периметр сварного соединения;
• оценивается взаимное положение эталонов и шва;
• определяется чувствительность контроля снимков с точностью 0,1 мм;
• измеряется оптическая плотность изображения шва и эталонов с точностью 0.1 Б;
• определяется допуск снимков к расшифровке в соответствии с требованиями ГОСТ 7512-82;
• определяется наличие дефектов, их местоположение и классификация;
• измеряются геометрические размеры дефектов с точностью 0.1 мм;
• оценивается соответствие сварного соединения требованиям нормативных документов;
• формируется протокол по результатам расшифровки;
• сохраняются данные о снимках и протоколах;
• кроме расшифровки снимка, комплекс позволяет измерять следующие параметры:
  • размеры объектов на снимке с точностью 0.1 мм;
  • расстояние между объектами с точностью 0.1 мм;
  • оптическую плотность в любой заданной точке снимка с точностью 0.1 Б;
  • относительную высоту точки снимка над уровнем основного металла с точностью 0.1 мм.
• при архивации снимков без потери информации на дешевых долговременных носителях, имеется возможность проследить динамику развития дефектов сварного соединения в процессе эксплуатации трубопровода.
• предоставляется возможность просмотра трехмерного изображения снимка, для оценки относительного уменьшения толщины металла.

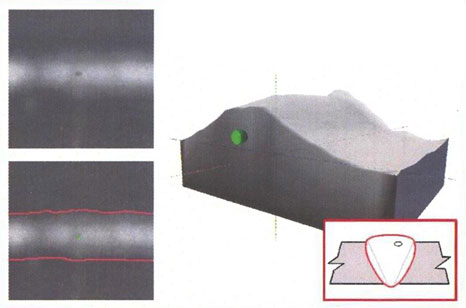

Пора в корне шва

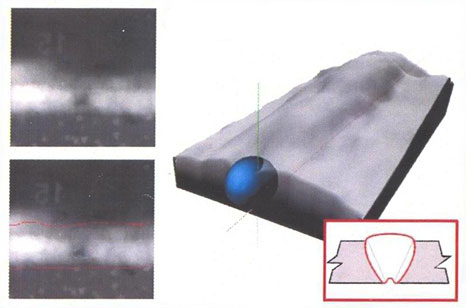

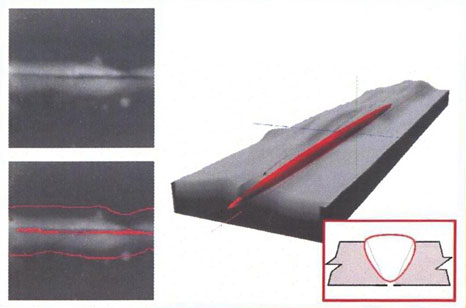

Непровар в корне шва

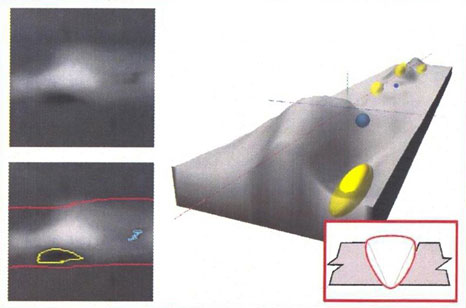

Внешний подрез

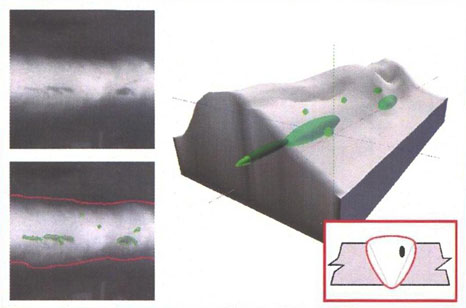

Шлаковые включения

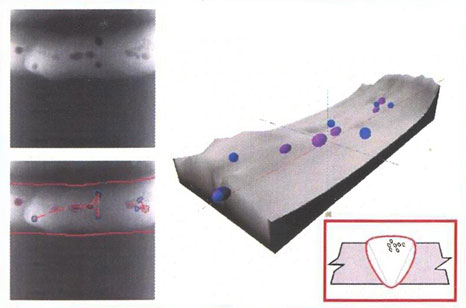

Скопление пор

Вогнутость корня шва

Аппаратно-программный комплекс "МАРС" выпускается в следующих версиях:

• Базовая версия: позволяет оценивать качество снимков и сварных соединений, производить расшифровку снимков, качество которых удовлетворяет требованиям НТД и распечатывать протоколы. Для формирования протоколов автоматически выбираются стыки допущенные к расшифровке. Для недопущенных снимков оператору указываются причины недопуска со ссылкой на соответствующий норматив.
• ЭКСПЕРТ: позволяет без ограничений оценивать качество снимков и сварных соединений с выдачей заключения, в котором перечисляются все несоответствия требованиям НТД, причины их возникновения и рекомендации по устранению обнаруженных несоответствий. Может быть использована совместно с системой МАРС в одном комплексе для расшифровки недопущенных снимков без дополнительного сканирования.
• УЧЕБНАЯ: позволяет обучать дефектоскопистов и специалистов сварочного производства визуальной расшифровке с последующей аттестацией в режиме "тестирования". Позволяет создавать индивидуальные задания на основе эталонной базы примеров визуальной расшифровки. Имитирует работу с приборами для визуальной расшифровки и позволяет автоматически сравнивать результаты выполнения составленных заданий с эталонными.

• Полноформатный слайд-модуль.
• Автоподатчик АРП 1.2 для рулонной пленки.
• Возможность сканирования в сером глубиной 14/16 bit с разрешением 300 dpi.

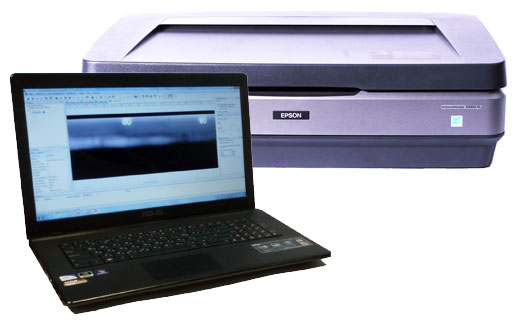

• сканер с полноформатным слайд-модулем (Epson Expression 10000XL и Epson Expression 1640XL);
• системный блок;
• монитор;
• принтер;
• программное обеспечение;
• инструкция по применению;
• демонстрационный снимок;
• набор мер оптической плотности;
• электронный ключ;
• паспорт.

Аппаратно-программный комплекс АПК "МАРС" соответствует стандартам:

• Свидетельство об утверждении типа средств измерений RU.C.27.022.A № 39600 от 31.05.2010 г., выданное Федеральным агентством по техническому регулированию и метрологии;
• Разрешение № РРС 00-29543 от 23.05.2008 г., выданное Федеральной службой по экологическому, технологическому и атомному надзору.
