WG7 - измеритель сварных швов
Уровень цен: Розница
| Розница | оформление заказа в офисе; |
| Интернет Старт* | начальный уровень выгоды; |
| Интернет 1..5* | пять ступеней: больше заказов - больше выгода; |
| Интернет Опт* | максимальная выгода; |
| Интернет VIP* | индивидуальная скидка. |
* дейстуют только для заказов, оформленных на сайте, по типовым шаблонам договоров и счетов, обязательно принятие Условий о конфиденциальности информации индивидуального предложения
WG7 с калибровкой
Сообщить о поступлении
на складе
Универсальный шаблон сварщика УШС-4 c калибровкой (ОТК)
Код: 73S307
Для визуально-измерительного контроля стыкуемых деталей, параметров стыковых и угловых швов, дефектов и контроля диаметров электродов и сварочной проволоки.от 1 550 руб.Купить

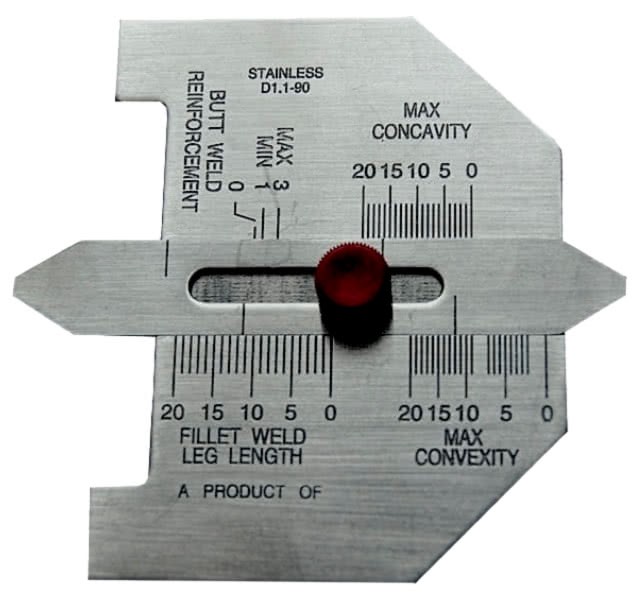

Измеритель сварных швов WG7 для сварных швов используется для измерения:
- высоты углового шва,
- высоты стыкового шва,
- толщины выпуклого,
- вогнутого углового шва.
Измеритель WG7 изготовлен из нержавеющей стали и состоит из двух компонентов: основной пластины и подвижного указателя.
Имеет 4 шкалы:
- MAX-MIN (высота стыкового шва) 0 - 3 мм.
- MAX CONCAVITY(максимальная вогнутость) 0 - 20 мм.
- MAX CONVEXITY(максимальная выпуклость) 0 - 20 мм.
- LEG LENGTH (катет углового шва) 0 - 20 мм.
Использование:
- Измерение высоты углового шва. Установить одну из ног основной пластины на на верхнюю точку катета углового шва, а подвижный указатель опустить на отметку основания шва, закрепить винт, снять показанияпо шкале «LEG LENGTH».
- Измерение высоты стыкового шва. Установить измеритель как показано на рисунке. Показания снять по шкале «MAX-MIN».
- Измерение толщины углового шва. Установить измеритель как показано на рисунке. Показания шкал измерителя CONCAVITY, CONVEXITYсоответствуют толщине углового сварного шва (вогнутость, выпуклость).
Во избежание образования задиров измерительных поверхностей и поломки измеритель нельзя хранить вместе с другими инструментами. Не чистить шкалу измерителя амилацетатом. Измеритель не может быть использован как инструмент для других целей.
Соответствует стандартам:
- ТУ-3936-034-96651179-2016
- № РОСС RU.АГ35.Н02698.
WG7 с калибровкой
Сообщить о поступленииКалибровка | |
| Шкалы | MAX-MIN (высота стыкового шва 0 - 3 мм) / MAX CONCAVITY (максимальная вогнутость 0 - 20 мм) / MAX CONVEXITY (максимальная выпуклость 0 - 20 мм) / LEG LENGTH (катет углового шва 0 - 20 мм) |
Защита от воздействий окружающей среды | |
| Материал корпуса | нержавеющая сталь |
По этому товару пока нет отзывов. Оставьте первый отзыв.
