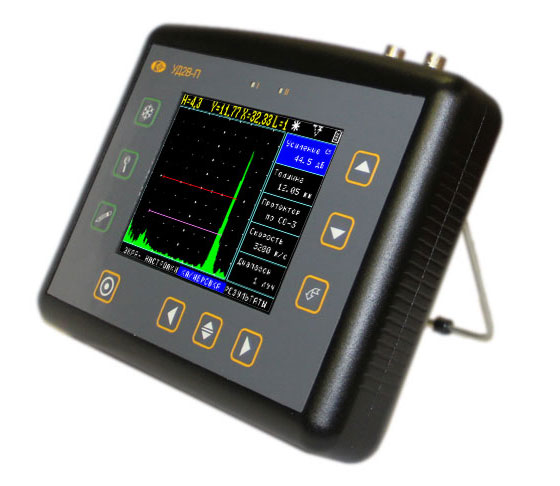

Цифровой ультразвуковой дефектоскоп УД2В-П45.Lite, созданный для замены устаревших аналоговых приборов УД2-12. Сохраняя возможности аналоговой обработки и имея полностью цифровой тракт прибор позволяет выполнять все функции дефектоскопов УД2В-П45/46, кроме сохранения результатов контроля и связи с ПК. Дефектоскоп УД2В-П45.Lite может быть в дальнейшем модернизирован до версии УД2В-П46.
Предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале.
Дефектоскоп УД2В-П45.Lite оснащен цветным дисплеем нового поколения, имеющим большие углы обзора и позволяющий работать при ярком солнечном свете и при отрицательных температурах. Прибор прост и удобен в обращении.
Допущен к применению в Российской Федерации, Казахстане, Украине и Беларуси.
Цифровой дефектоскоп УД2В-П45.Lite соответствует стандартам:
Руководство пользователя |
Параметры измерения | |
Дискретность измерения временных интервалов, нс | 3,125 / 6,250 / 12,500 / 25,000 |
Режимы измерения временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
Параметры ультразвукового контроля | |
Диапазон скоростей ультразвука, м/с | от 1 000 до 9 999 |
Отображение сигнала | |
Развертка, мкс | от 1,4 до 1 000,0 (от 4,1 мм до 2975 мм по стали) |
Задержка развертки, мкс | от -0,5 до 996,0 |
Отображение А-сигнала, точек | 220 x 200 (80 мм x 70 мм) |
Калибровка | |
Задержка в протекторе/призме преобразователя, мкс | от 0 до 100 |
Временная регулировка чувствительности (ВРЧ), дБ | от 0 до 90 (10 опорных точек введенных вручную или от контрольных отражателей) |
Максимальная крутизна ВРЧ, дБ/мкс | 10 |
Генератор | |
Демпфирование, Ом | 25 / 50 / 1 000 |
Частота повторений зондирующего импульса, Гц | от 40 до 800 |
Приемник | |
Диапазон регулировки усиления, дБ | от 0,0 до 110,0 (с шагом 0.5, 1, 2 или 6) |
Усилитель | широкополосный (1 - 10 МГц) / диапазонные фильтры (4) |
Входное полное сопротивление, Ом | 50 / 600 |
Измерение амплитуды | в процентах от высоты экрана / в дБ относительно уровня порога в зоне / в дБ относительно опорного сигнала / в дБ относительно кривой амплитуда-расстояние |
Отсечка от высоты экрана, % | от 0 до 80 (компенсированная) |
Детектирование | положительная или отрицательная полуволна / полное / радиосигнал (во всем диапазоне развертки) |
Память | |
Количество хранимых настроек (режимов контроля) | 20 (с А-сигналом) |
Автоматическая сигнализация дефектов | |
Контролируемые параметры | дефект в первой зоне / дефект во второй зоне / дефект в первой и во второй зонах / дефект в одной из зон / по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
Зоны контроля | две независимых зоны / начало и ширина изменяются во всем диапазоне развертки / уровни порогов задаются от 0 до 95% высоты экрана при детектировании (с шагом 1%) / уровни порогов задаются от -95% до +95% при радиосигнале (с шагом 1%) / индивидуальная логика определения дефектов |
Способ оповещения | визуальная / звуковая |
Преобразователь | |
Разъемы преобразователей | СР-50-74ФВ (2) |
Дисплей | |
Тип экрана | цветной TFT |
Регулировка подсветки | да |
Количество точек (пикселей) | 320 x 240 |
Размер видимой области, мм | 115 x 85 |
Питание | |
Автономная работа | да |
Работа от сети переменного тока | да |
Аккумулятор или элементы питания | |
Время автономной работы, ч. | 10,0 |
Размер аккумулятора или элементов питания | D |
Количество элементов питания или аккумуляторов | 4 |
Тип аккумуляторов | Ni-MH |
Требования к сети переменного тока | |
Способ подключения | внешний блок питания |
Напряжение в сети, В | 220 |
Частота переменного тока, Гц | 50 |
Габариты и вес | |
Высота, мм | 170,0 |
Ширина, мм | 225 |
Толщина, мм | 45,0 |
Вес, кг | 1,200 |
Вес аккумуляторного блока, кг | 0,960 |
Условия эксплуатации | |
Диапазон рабочих температур, °C | от -25 до +55 |
