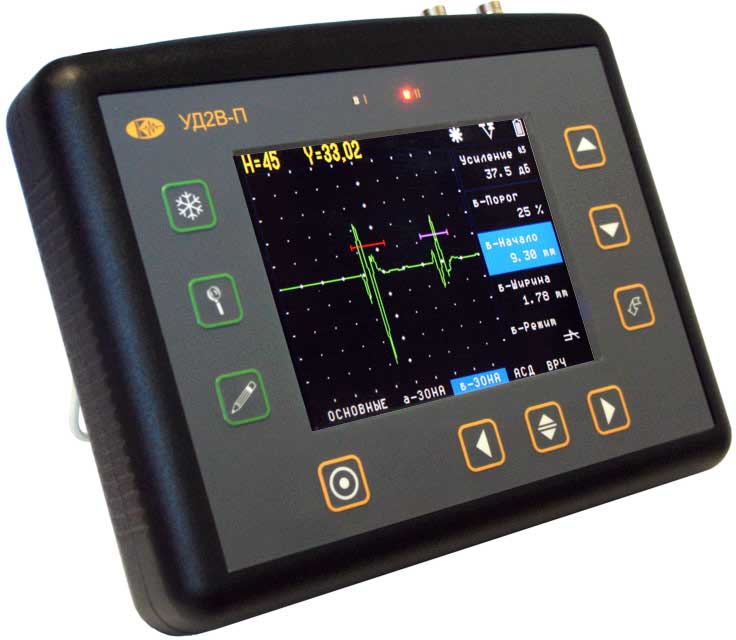

Ультразвуковой дефектоскоп УД2В-П46 - обновленная версия современного ультразвукового дефектоскопа, выпускаемого с 2001 года, получившая новый высококонтрастный, морозостойкий TFT-дисплей с разрешением 320х240 точек и большим углом обзора, увеличенную мощность генератора и встроенный USB-интерфейс. В остальном все возможности сохранены:

• одновременное измерение амплитуды и координат положения максимума сигнала;
• одновременное измерение расстояния по-лучу и координат дефекта при заданном угле ввода преобразователя;
• одновременное измерение расстояния по-лучу и координат дефекта при заданном угле ввода преобразователя;
• режим записи огибающей максимума сигнала в зоне контроля;
• расширенная память настроек дефектоскопа и результатов ультразвукового контроля;
• поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида;
• возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП.

Реализованный в дефектоскопе УД2В-П46 алгоритм записи огибающей максимума сигнала отличается от подобных режимов в аналогичных приборах других фирм. Как правило, это так называемый режим "Заморозки по пикам" ("Peak freezing"), когда прибор запоминает максимальное значение амплитуды сигнала в каждой точке развертки. В отличие от такого режима, реализованный в УД2В-П46 метод позволяет построить огибающую запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.

Такой режим дает возможность получить, например, график движения максимума сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.

Допущен к применению в Российской Федерации, Казахстане, Украине и Беларуси.

Основные преимущества ультразвукового дефектоскопа УД2В-П46 перед аналогами:

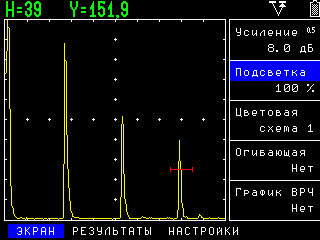

Цветной высококонтрастный TFT экран с разрешением 320х240 точек обеспечивает отличную видимость под различными углами обзора, имеет три настраиваемых цветовых схемы и позволяет работать на солнечном свету.

Мощный генератор импульсов и высокая разрешающая способность приемного тракта.

Функция ВРЧ с динамическим диапазоном 90 дБ и крутизной 12 дб/мкс.

Функция АРК с двумя дополнительными настраиваемыми кривыми. Возможность измерять амплитуду дефектов относительно кривой АРК.

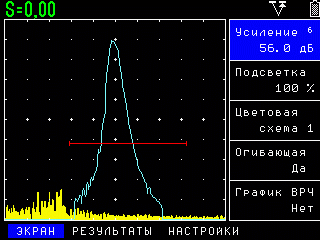

Функция огибающей максимума сигнала.

• Развертка: от 2.9 до 2975 мм (сталь).
• Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами.
• Усилитель широкополосный 0,5 - 15 МГц, плюс четыре узкополосных диапазонных фильтры на 1.25, 2.5, 5 и 10 МГц.
• Семь встроенных контуров согласования с номиналом 0,66 мкГН, 1  мкГН, 2,2 мкГн, 3.3 мкГН, 4,7 мкГН, 6,8 мкГН и 15 мкГН.
• Диапазон регулировки усиления 110 дБ с шагом 0.5, 1, 2 и 6 дБ.

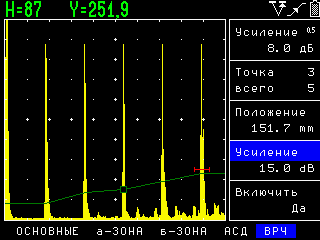

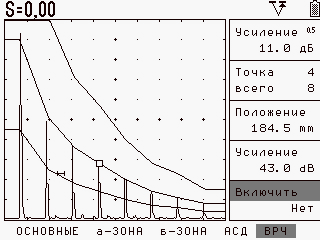

• ВРЧ с диапазоном до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам.
• Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК.

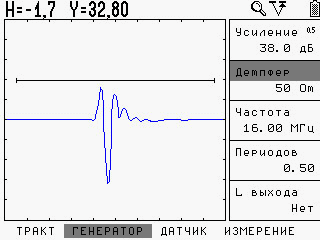

• Зондирующий импульс: радиосигнал 200 В, с регулируемым числом периодов.
• Частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц.
• Детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал (во всем диапазоне развертки).
• Отсечка: компенсированная от 0 до 80% высоты экрана.
• Зоны контроля: две независимых, с индивидуальной логикой определения дефекта.
• "Заморозка" А-сигнала.
• Измерение толщины по одному сигналу или между двумя сигналами.
• Точность индикации толщины: 0.01.
• Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры.
• Память результатов: 1000 (50 файлов по 25) протоколов контроля, состоящих из А-сигнала, огибающей, результата измерения, даты, времени и названия протокола.
• Интерфейс USB для передачи А-разверток, параметров работы и результатов измерений на ПК.
• Питание: 4 NiMh аккумулятора размер "D", внешний блок питания.
• Не менее 8 часов работы от аккумуляторов.

Ультразвуковой дефектоскоп УД2В-П46 соответствует стандартам:

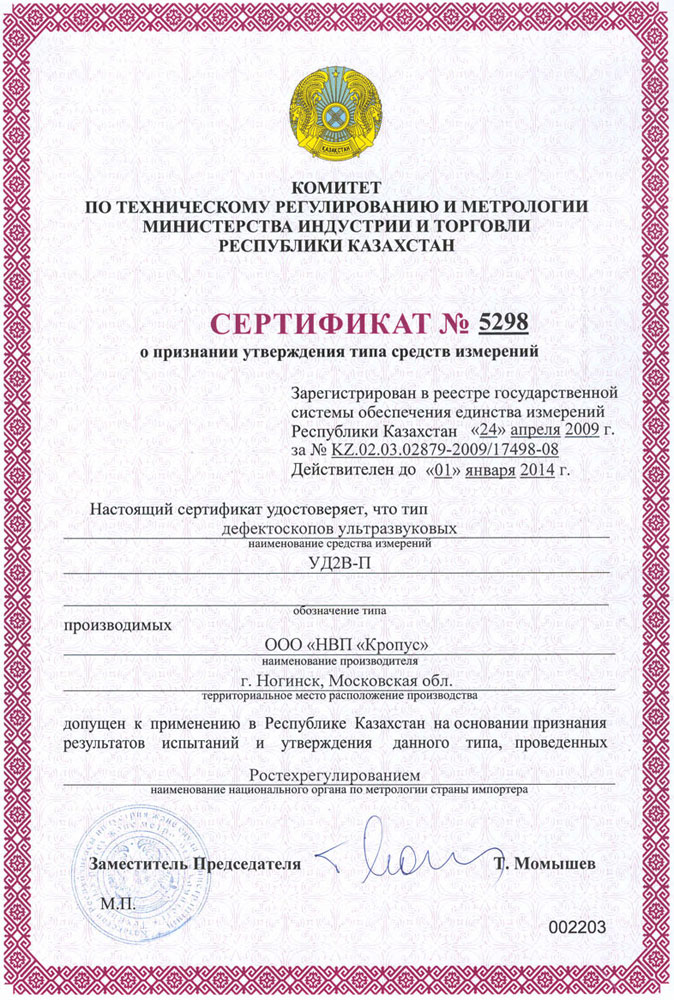

• Сертификат о признании утверждения типа средств измерений № 5298 от 24.04.2009 г., выданный Комитетом технического регулирования и метрологии Министерства по инвестициям и развитию Республики Казахстан;

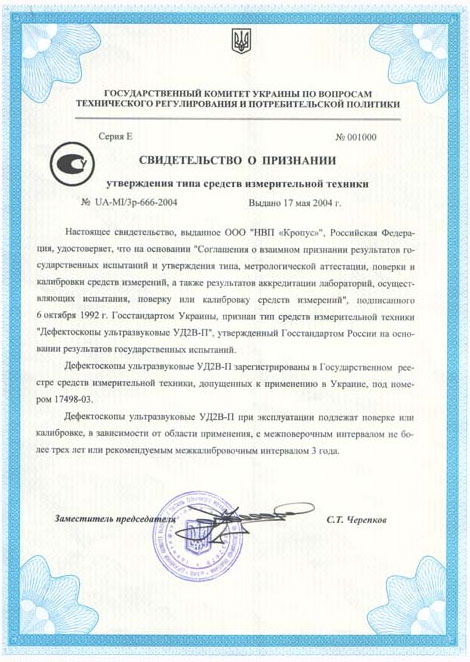

• Свидетельство о признании утверждения типа средств измерительной техники № UA-MI/3p-666-2004 от 17.05.2004 г., выданное Государственным комитетом Украины по вопросам технического регулирования и потребительской политики;

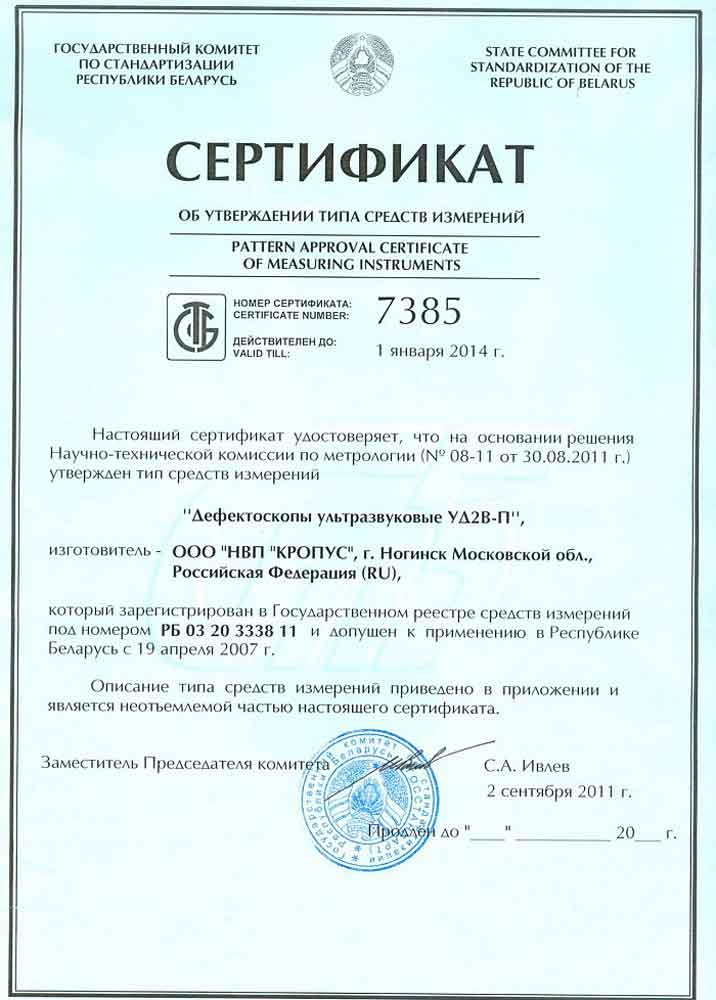

• Сертификат об утверждении типа средств измерений № 7385 от 02.09.2011 г., выданный Государственным комитетом по стандартизации Республики Беларусь;
• Разрешение № РРС 00-051304 от 11.10.2013 г., выданное Федеральной службой по экологическому, технологическому и атомному надзору;
• Свидетельство об утверждении типа средств измерений RU.C.27.003.A № 49790 от 08.02.2013 г., выданное Федеральным агентством по техническому регулированию и метрологии;

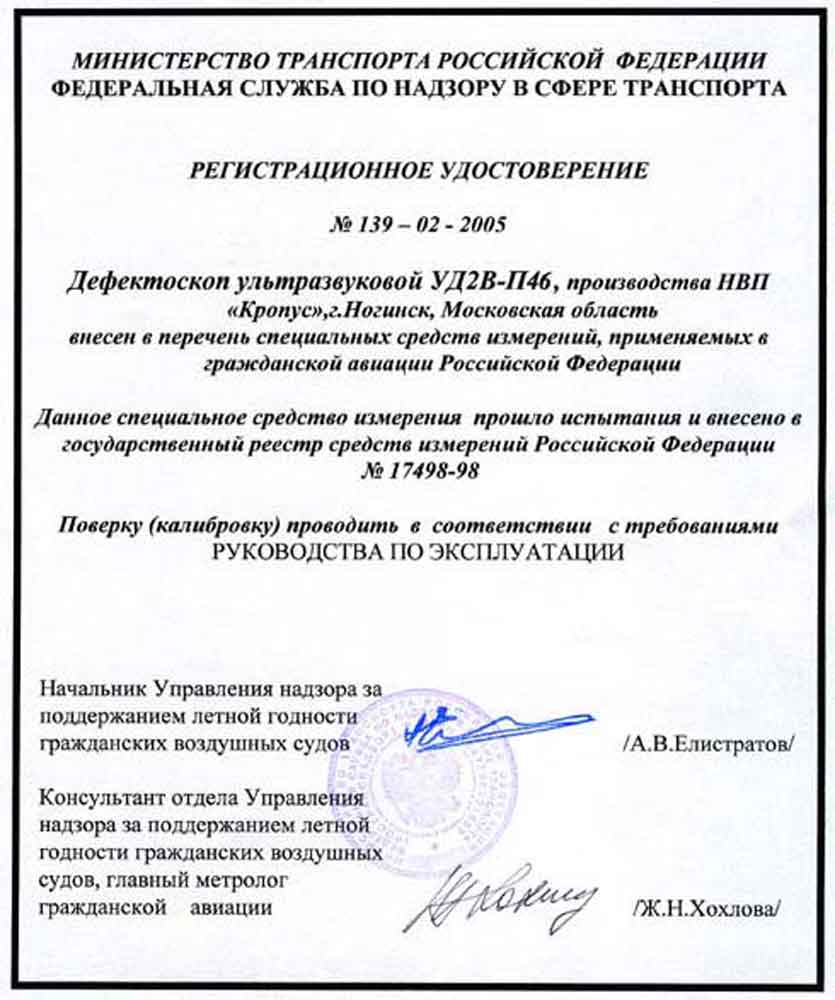

• Регистрационное удостоверение № 139-02-2005, выданное Федеральной службой по надзору в сфере транспорта;

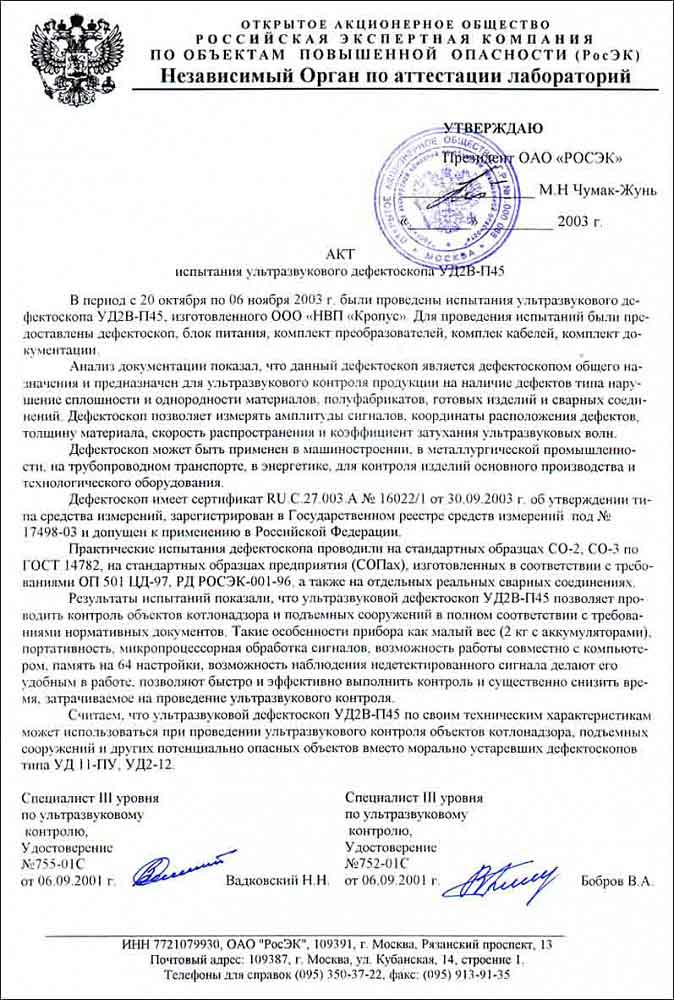

• Акт № б/н (испытания ультразвукового дефектоскопа УД2В-П45) от 06.11.2003 г., выданное Независимым Органом по аттестации лабораторий;

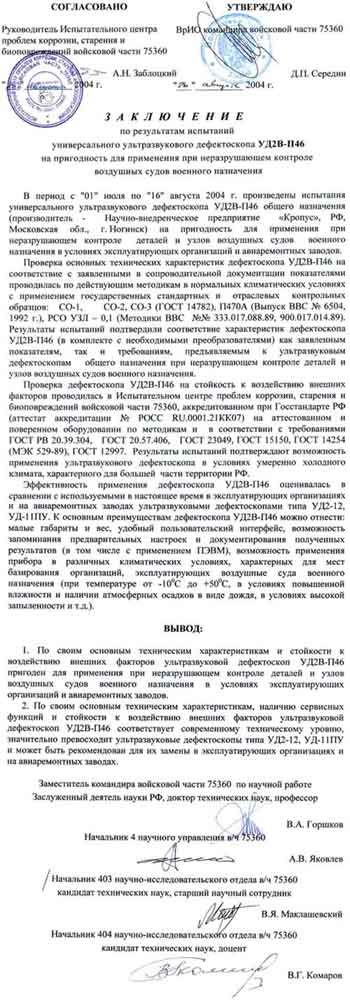

• Заключение по результатам испытаний № б/н (испытания ультразвукового дефектоскопа УД2В-П46) от 16.08.2004 г., выданное Испытательным центром войсковой части 75360;
• Сертификат о типовом одобрении № 15.01060.327 от 17.07.2015 г., выданный Российским морским регистром судоходства;
• Сертификат соответствия № РОСС RU.РО00.Н00241 от 22.01.2018 г., выданный Системой добровольной сертификации Российского речного регистра.
